1. Caratteristiche intrinseche
1.1. Forma e colori dei cartelli da impiegare sono definiti in funzione del loro oggetto specifico (cartelli di divieto, di avvertimento, di prescrizione, di salvataggio e per le attrezzature antincendio).
1.2. I pittogrammi devono essere il più possibile semplici, con omissione dei particolari di difficile comprensione.
1.3. I pittogrammi utilizzati potranno differire leggermente dalle figure riportate o presentare rispetto ad esse un maggior numero di particolari, purché il significato sia equivalente e non sia reso equivoco da alcuno degli adattamenti o delle modifiche apportati.
1.4. I cartelli devono essere costituiti di materiale il più possibile resistente agli urti, alle intemperie ed alle aggressioni dei fattori ambientali.
1.5. Le dimensioni e le proprietà colorimetriche e fotometriche dei cartelli devono essere tali da garantirne una buona visibilità e comprensione.
1.5.1. Per le dimensioni si raccomanda di osservare la seguente formula: A > L2/2000* Ove A rappresenta la superficie del cartello espressa in m2 ed L è la distanza, misurata in metri, alla quale il cartello deve essere ancora riconoscibile. La formula è applicabile fino ad una distanza di circa 50 metri.
1.5.2. Per le caratteristiche cromatiche e fotometriche dei materiali si rinvia alla normativa di buona tecnica dell’UNI.
1.2. I pittogrammi devono essere il più possibile semplici, con omissione dei particolari di difficile comprensione.
1.3. I pittogrammi utilizzati potranno differire leggermente dalle figure riportate o presentare rispetto ad esse un maggior numero di particolari, purché il significato sia equivalente e non sia reso equivoco da alcuno degli adattamenti o delle modifiche apportati.
1.4. I cartelli devono essere costituiti di materiale il più possibile resistente agli urti, alle intemperie ed alle aggressioni dei fattori ambientali.
1.5. Le dimensioni e le proprietà colorimetriche e fotometriche dei cartelli devono essere tali da garantirne una buona visibilità e comprensione.
1.5.1. Per le dimensioni si raccomanda di osservare la seguente formula: A > L2/2000* Ove A rappresenta la superficie del cartello espressa in m2 ed L è la distanza, misurata in metri, alla quale il cartello deve essere ancora riconoscibile. La formula è applicabile fino ad una distanza di circa 50 metri.
1.5.2. Per le caratteristiche cromatiche e fotometriche dei materiali si rinvia alla normativa di buona tecnica dell’UNI.
2. Condizioni d’impiego
2.1. I cartelli vanno sistemati tenendo conto di eventuali ostacoli, ad un’altezza e in una posizione appropriata rispetto all’angolo di visuale, all’ingresso alla zona interessata in caso di rischio generico ovvero nelle immediate adiacenze di un rischio specifico o dell’oggetto che s’intende segnalare e in un posto bene illuminato e facilmente accessibile e visibile. Ferme restando le disposizioni di cui al presente decreto, in caso di cattiva illuminazione naturale sarà opportuno utilizzare colori fosforescenti, materiali riflettenti o illuminazione artificiale.
2.2. Il cartello va rimosso quando non sussiste più la situazione che ne giustificava la presenza.
2.2. Il cartello va rimosso quando non sussiste più la situazione che ne giustificava la presenza.

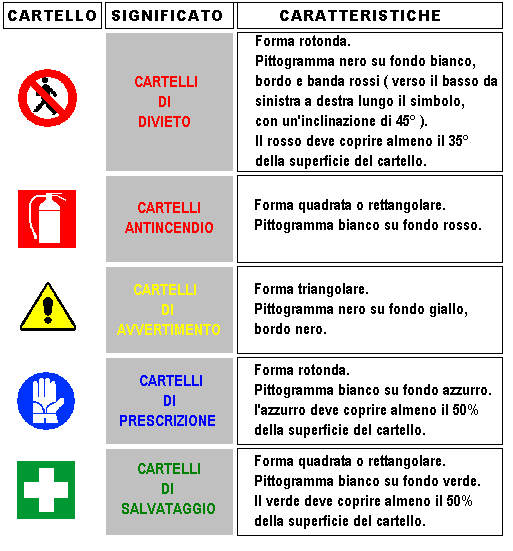

3. Cartelli da utilizzare
3.1. Cartelli di divieto
3.1. Cartelli di divieto
Caratteristiche intrinseche:
- forma rotonda, - pittogramma nero su fondo bianco; bordo e banda (verso il basso da sinistra a destra lungo il simbolo, con un’inclinazione di 45°) rossi (il rosso deve coprire almeno il 35% della superficie del cartello).
- forma rotonda, - pittogramma nero su fondo bianco; bordo e banda (verso il basso da sinistra a destra lungo il simbolo, con un’inclinazione di 45°) rossi (il rosso deve coprire almeno il 35% della superficie del cartello).
3.2. Cartelli di avvertimento*
Caratteristiche intrinseche:
- forma triangolare, - pittogramma nero su fondo giallo, bordo nero (il giallo deve coprire almeno il 50% della superficie del cartello).
- forma triangolare, - pittogramma nero su fondo giallo, bordo nero (il giallo deve coprire almeno il 50% della superficie del cartello).
3.3. Cartelli di prescrizione
Caratteristiche intrinseche:
- forma rotonda, - pittogramma bianco su fondo azzurro (l’azzurro deve coprire almeno il 50% della superficie del cartello).
- forma rotonda, - pittogramma bianco su fondo azzurro (l’azzurro deve coprire almeno il 50% della superficie del cartello).
3.4. Cartelli di salvataggio
Caratteristiche intrinseche:
- forma quadrata o rettangolare, - pittogramma bianco su fondo verde (il verde deve coprire almeno il 50% della superficie del cartello).
- forma quadrata o rettangolare, - pittogramma bianco su fondo verde (il verde deve coprire almeno il 50% della superficie del cartello).
3.5. Cartelli per le attrezzature antincendio
Caratteristiche intrinseche:
- forma quadrata o rettangolare, - pittogramma bianco su fondo rosso (il rosso deve coprire almeno il 50% della superficie del cartello).
Per chi vuole approfondire inviamo alla sezione link utili
Per chi vuole approfondire inviamo alla sezione link utili
